LED透光显示屏的异形建筑应用：上虞人行桥球形屏，三角形屏体实现全景显示

浙江绍兴上虞曹娥江城市人行桥全长777米、总投资约1.6亿元的全钢异型拱梁组合桥，开通首日4小时内吸引6.2万人次打卡，迅速成为当地网红地标。

桥梁中段的半球形观景建筑是整座桥的视觉焦点。该建筑表面由数十块三角形玻璃拼接而成，内部安装了一套LED异形显示系统，实现360°全景显示。屏幕与音乐喷泉、泛光照明联动，夜晚营造出梦幻的视觉效果。

一、为什么选择透光显示屏？

球形建筑的显示方案面临几个技术难点：

异形贴合：球面由三角形玻璃拼成，每块玻璃尺寸、角度不同，常规平面LED屏无法安装；

通透要求：屏幕需在点亮时显示内容，不亮时保持建筑的通透感；

轻量化：桥梁建筑对附加荷载敏感，屏幕重量必须控制在极低水平；

视角覆盖：球体位于桥面中央，观众从各个方向观看，需要广视角显示。

透光显示屏具备以下特性，恰好满足这些需求：

特性	参数	对球形建筑的价值
柔性可弯曲	可弯曲半径≤1m	贴合球面弧度，无缝隙-
任意裁剪	可沿灯珠间隙切割	适配每块三角形玻璃的异形尺寸-
超轻重量	≤3.5kg/㎡	对桥梁荷载影响极小-
高通透率	≥90%	白天不遮挡建筑采光-
广视角	水平/垂直≥140°	满足360°多角度观看需求

二、安装工艺：三角形玻璃的逐块贴合

球体表面由数十块三角形玻璃构成，每块玻璃的尺寸和角度均不相同。透光显示屏的安装过程如下：

逐块测量：对每一块三角形玻璃进行三维坐标测量，记录边长、角度及球面弧度；

独立裁剪：根据测量数据，为每块玻璃单独裁剪透光显示屏，切割线沿灯珠间隙走，确保边缘整齐；

逐块贴附：将裁剪好的透光显示屏贴附于对应三角形玻璃内侧，撕膜、定位、刮气泡，保证无气泡、无褶皱；

接缝处理：相邻三角形屏体之间的接缝用黑色结构胶填充，视觉上无缝拼接；

统一调试：全部贴完后统一接线、通电，整屏画面连贯无错位。

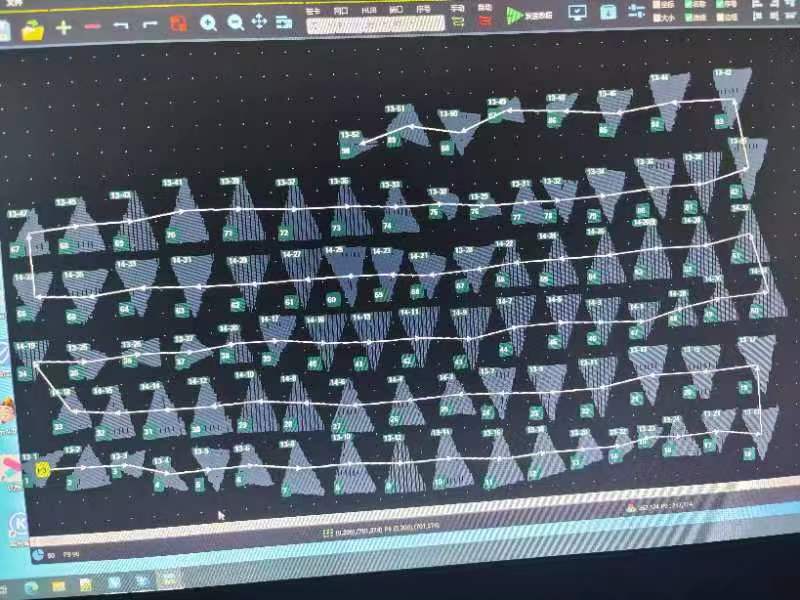

屏幕控制系统采用异形主控方案，通过软件将平面视频信号映射到球形曲面，使画面在球体表面连续、完整，无扭曲变形。

三、视觉与引流效果

视觉层面：屏幕点亮后，画面覆盖球体表面，与桥面喷泉、泛光照明形成联动-。球幕显示屏色彩斑斓，配合音乐舞动的喷泉，营造出沉浸式的夜间景观。透光显示屏的高通透特性使其在白天几乎隐形，不破坏建筑原有的几何美感。

引流层面：开通首日4小时打卡6.2万人次，此后持续保持高热度。市民在社交平台自发传播，短视频和照片“霸屏朋友圈”。该屏幕已成为展示上虞“青春之城”形象的窗口。

四、总结

上虞人行桥球形屏项目是LED透光显示屏在异形建筑领域的一次典型应用。透光显示屏凭借柔性可弯曲、任意裁剪、超轻重量等特性，在三角形玻璃构成的球面上实现了无缝贴合与全景显示。

该项目的核心价值在于：验证了透光显示屏在复杂异形建筑表面的工程可行性，为球形、弧形等创意建筑的显示方案提供了可复用的技术路径。同时，屏幕带来的视觉冲击力直接转化为客流吸引力，印证了透明显示在公共空间引流方面的实际效果。

项目信息摘要

项目	内容
地点	浙江绍兴上虞曹娥江城市人行桥（尚贤桥）
建筑形态	桥面中央半球形观景建筑
屏幕类型	LED透光显示屏（三角形屏体拼接）
显示特点	360°全景、异形贴合、高通透
联动系统	音乐喷泉、泛光照明
客流数据	首日4小时6.2万人次
涉及单位	深圳市瑞普创新科技有限公司

关于深圳市瑞普创新科技有限公司

深圳市瑞普创新科技有限公司成立于 2015 年，专注于 LED透明柔性晶膜屏及异形显示解决方案，拥有从 P4到 P100 的全系列晶膜屏产品线，屏体线路宽度最小可做到15μm，通透率高达95%，具备研发、生产、销售及工程服务全链条能力，独立工业园，面积达11000平方米。公司累计完成超 3000个透明显示项目,产品出口 50 余国,天津 4000 m²晶膜屏项目为目前全球最大单体工程。
